水冷冷水機組原理圖
來源：www.jiashang.net.cn
發布時間：
深圳市東躍進制冷機電有限公司詳細介紹水冷冷水機組原理圖。水冷冷水機組因其通過水來散熱而得名，也是屬于冷水機的一種。水冷冷水機工作原理是利用殼管蒸發器使水與冷媒進行熱交換，冷媒系統在吸收水中的熱負荷，使水降溫產生冷水后﹐通過制冷壓縮機的作用將熱量帶至殼管式冷凝器，由冷媒與水進行熱交換﹐使水吸收熱量后通過水管將熱量帶出外部的冷卻塔散失(水冷卻)）。
冷水機工作原理是先由制冷壓縮機吸入蒸發制冷后的低溫低壓制冷劑氣體，然后壓縮成高溫高壓氣體送冷凝器；高壓高溫氣體經冷凝器冷卻后使氣體冷凝變為常溫高壓液體；當常溫高壓液體流入熱力膨脹閥，經節流成低溫低壓的濕蒸氣，流入殼管蒸發器，吸收蒸發器內的冷凍水的熱量使水溫度下降；蒸發后的制冷劑再吸回到壓縮機中，又重復下一個制冷循環，從而實現制冷目的。

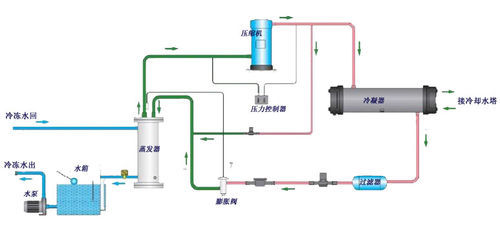

水冷冷水機組工作原理圖：
水冷冷水機組工作原理圖
